Conductive Copper Installation Cables

H07V-R U 450/750 V (NYA)

H07V-R U 450/750 V (NYA)

  • Cable Structure and Usage Areas
  • Cable Specifications
  • Certificates
  • PDF Catalog
Teknik Analizi
Kablo Yapısı
1 Tavlı Bakır İletken (class 2)
2 PVC İzole

Kullanım Alanları
Anahtarlama ve kontrol düzenlerinde mekanik koruma ile  sabit tesislerde kullanılır. Kuru yerlerde ve dağıtım panoları içerisinde kullanılabilir.

Teknik Analizi
İletken Çalışma Sıcaklığı:
70℃
Kısa Devre Sıcaklığı
160℃
H07V-U (anma gerilimi V) 450/750 V

Teknik Özellikleri
Kablo Kesiti  (mm²) Kablo Tipi              Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi  Boru (20℃) Akım Taşıma Kapasitesi  Hava (30℃) Sevk Uzunluğu  (m )
10 H07V-R 6,2 113 1,83 45 73 100 ya da 1000
16 H07V-R 7,2 172 1,15 61 98 100 ya da 1000
25 H07V-R 8,7 261,96 0,727 83 129 100 ya da 1000
35 H07V-R 9,8 359,6 0,524 103 158 100 ya da 1000
50 H07V-R 11,6 507,03 0,387 132 198 100 ya da 1000
70 H07V-R 13,3 695 0,268 165 245 100 ya da 1000
95 H07V-R 15,4 940,01 0,193 197 292 100 ya da 1000
120 H07V-R 16,5 1173 0,153 235 334 100 ya da 1000
150 H07V-R 18,9 1466 0,124 - 391 100 ya da 1000
185 H07V-R 22 1810,36 0,0991 - 448 100 ya da 1000
240 H07V-R 25 2402,57 0,0754 - 528 100 ya da 1000
300 H07V-R 28 2923 0,0601 - - 100 ya da 1000

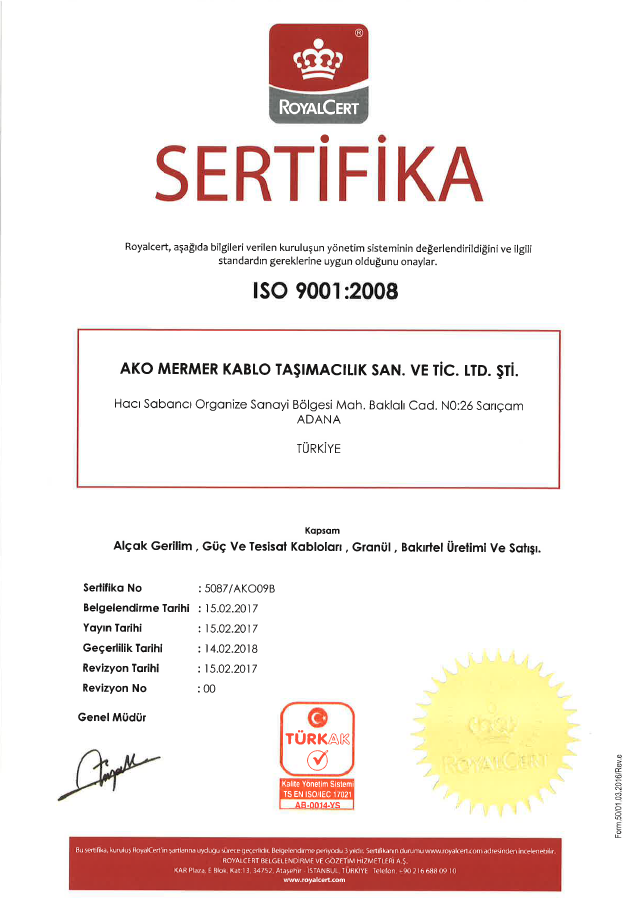

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.


Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.


E-Kataloglar için tıklayınız.
