Bakır İletkenli Alçak Gerilim Kabloları

YXV-U, YXV- R (2XY) 0,6/1 kV

YXV-U, YXV- R (2XY) 0,6/1 kV

  • Kablo Yapısı ve Kullanım Alanları
  • Kablo Teknik Özellikleri
  • Sertifikalar
  • PDF Katalog
Kablo Yapısı
1 Tavlı Bakır İletken
2 XLPE(izolasyon)
3 PE(dolgu)
4 PVC(dış kılıf)

Kullanım Alanları
dağıtım şebekeleri veya endüstriyel tesisler gibi sabit tesislerde kullanılır.

Teknik Analizi
İletken Çalışma Sıcaklığı:
70°C
Kısa Devre Sıcaklığı 250°C (+≤ 5 sn)
YXV-U, YXV-R (anma gerilimi V) 0,6/1 Kv

Teknik Özellikleri
Kablo Kesiti  (mm²) Kablo Tipi               Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi Boru(20℃) Akım Taşıma Kapasitesi Hava(30℃) Sevk Uzunluğu  (m )
3x70 YXV-U , YXV-R 33 2.581,60 0,268 228 202 100 ya da 1000
3x95 YXV-U , YXV-R 36 3.440,50 0,193 275 244 100 ya da 1000
3x120 YXV-U , YXV-R 40 4.335,21 0,153 313 282 100 ya da 1000
3x150 YXV-U , YXV-R 45 5.224,60 0,124 353 324 100 ya da 1000
3x185 YXV-U , YXV-R 49,5 6.604,80 0,0991 399 371 100 ya da 1000
3x240 YXV-U , YXV-R 55 8.355,70 0,0754 464 436 100 ya da 1000
3x300 YXV-U , YXV-R 61 10.651 0,0601 580 638 100 ya da 1000
4x1,5 YXV-U , YXV-R 12,5 191,30 12,1 26 18,5 100 ya da 1000
4x2,5 YXV-U , YXV-R 13,5 241,00 7,41 34 25 100 ya da 1000
4x4 YXV-U , YXV-R 14,5 311,50 4,61 44 34 100 ya da 1000
4x6 YXV-U , YXV-R 16 411,20 3,08 56 43 100 ya da 1000
4x10 YXV-U , YXV-R 19 641,00 1,83 75 60 100 ya da 1000
4x16 YXV-U , YXV-R 21,5 892,40 1,15 98 80 100 ya da 1000
4x25 YXV-U , YXV-R 25 1.301,20 0,727 128 106 100 ya da 1000
4x35 YXV-U , YXV-R 27,5 1.754,69 0,524 157 131 100 ya da 1000
4x50 YXV-U , YXV-R 31 2.302,00 0,387 185 159 100 ya da 1000
4x70 YXV-U , YXV-R 36 3.251,60 0,268 228 202 100 ya da 1000
4x95 YXV-U , YXV-R 40 4.352,08 0,193 275 244 100 ya da 1000
4x120 YXV-U , YXV-R 44 5.519,00 0,153 313 282 100 ya da 1000
4x150 YXV-U , YXV-R 50 6.707,58 0,124 353 324 100 ya da 1000
4x185 YXV-U , YXV-R 55 8.401,30 0,0991 371 371 100 ya da 1000
4x240 YXV-U , YXV-R 61,5 10.752,60 0,0754 436 436 100 ya da 1000
4x300 YXV-U , YXV-R 67 13.601,00 0,0601 580 638 100 ya da 1000

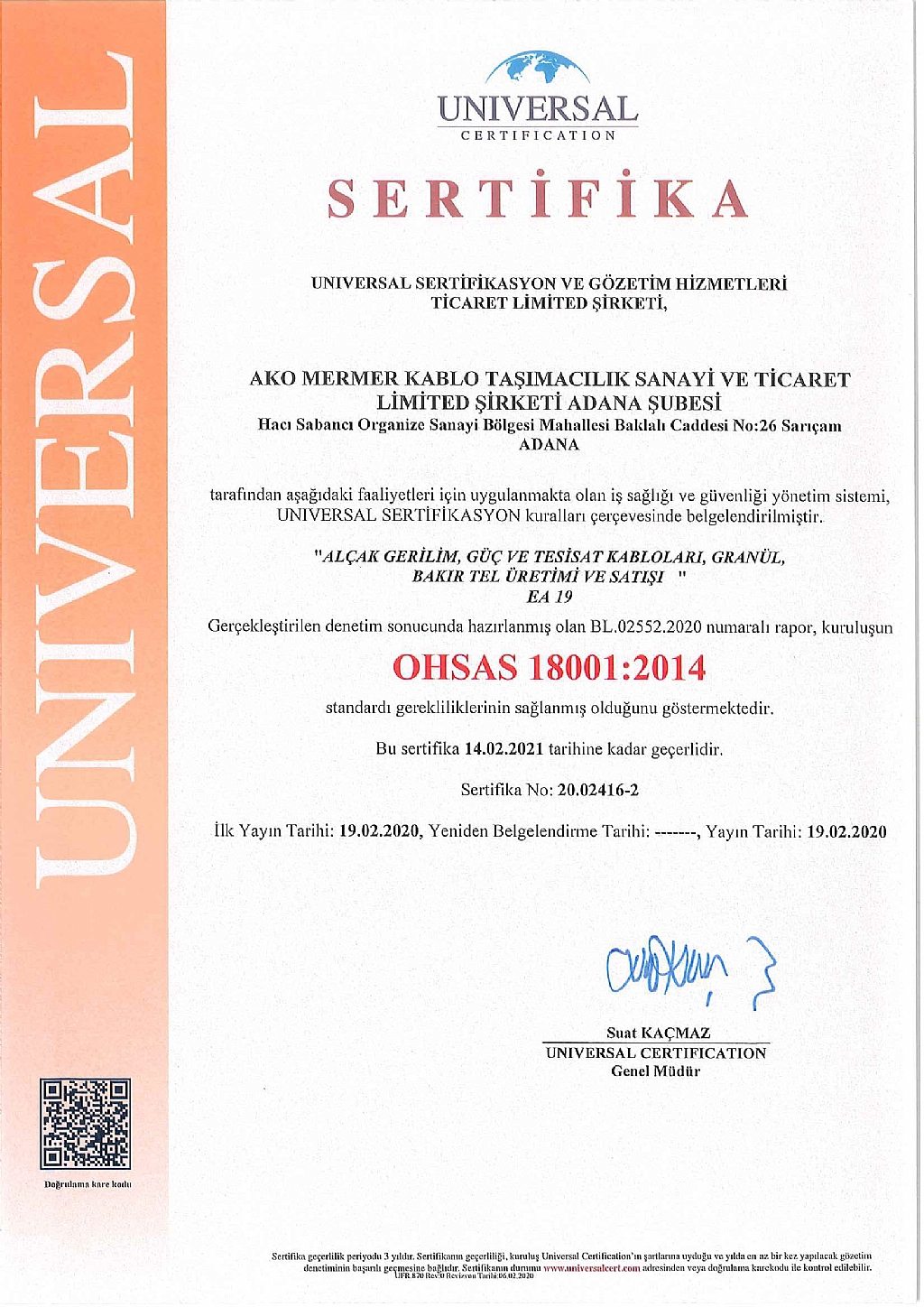

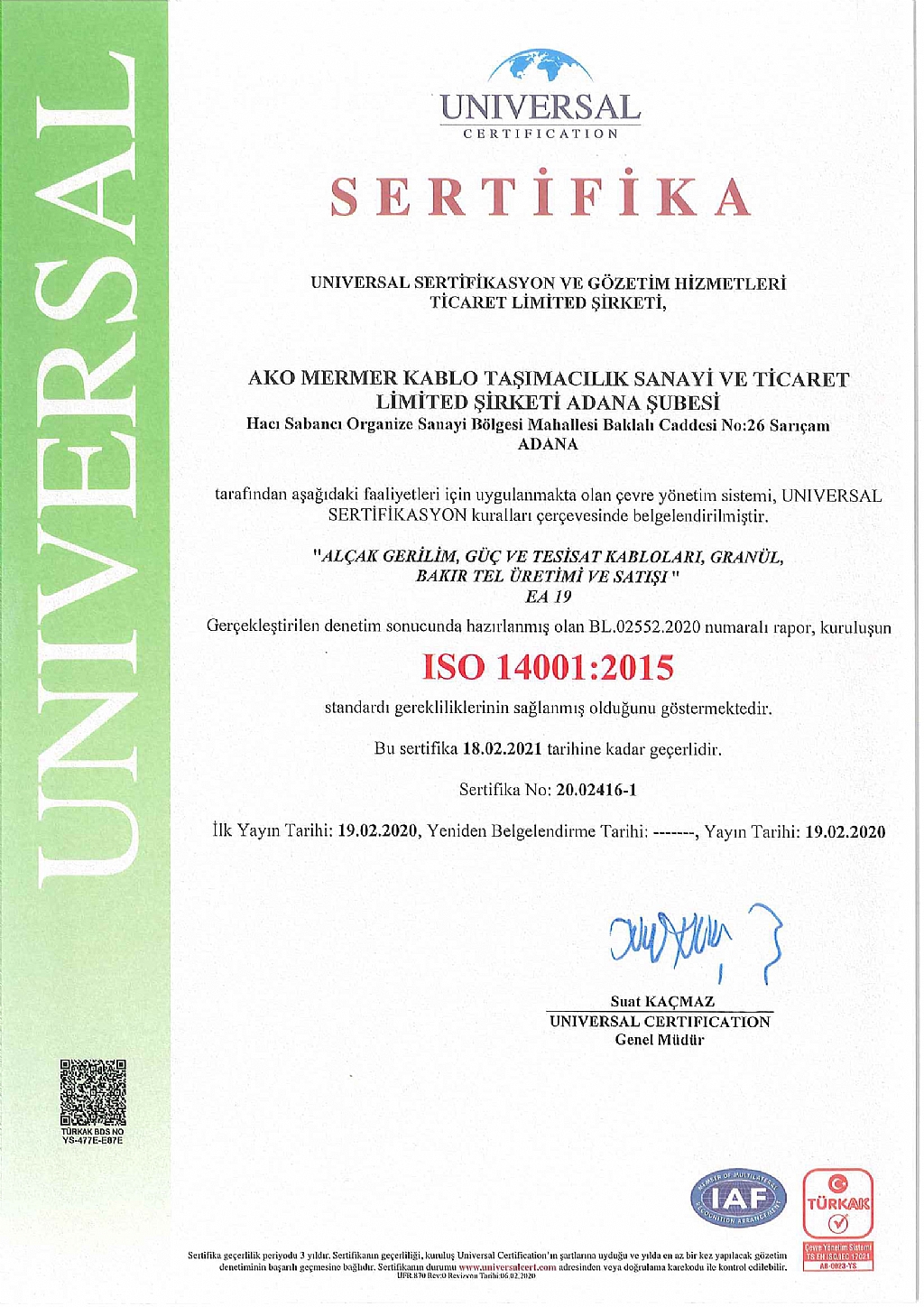

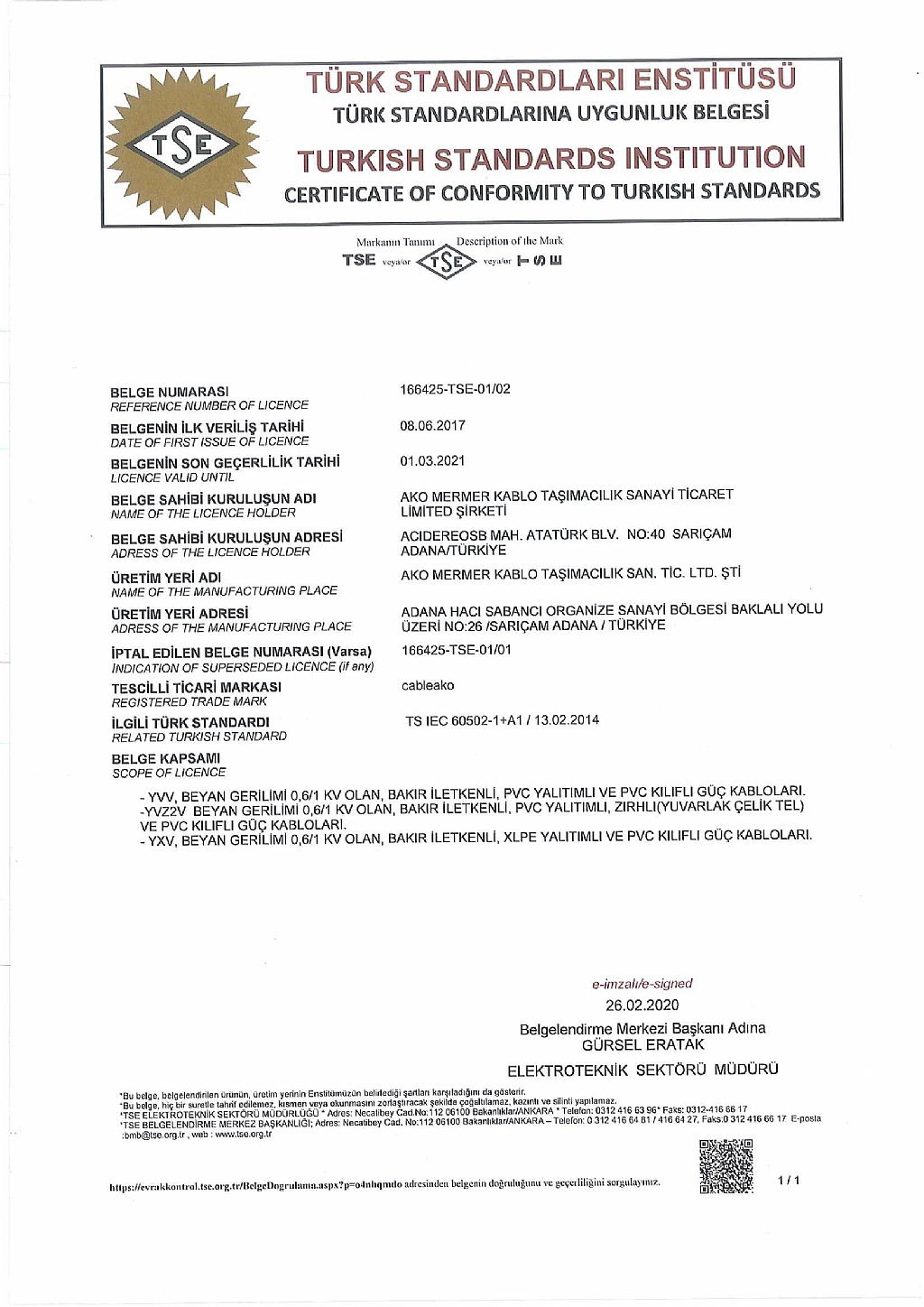

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.


Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.
