Bakır İletkenli Halogen Free Alçak Gerilim Kabloları

N2XH 0,6 /1 kV

N2XH 0,6 /1 kV

Kablo Yapısı ve Kullanım Alanları
Kablo Teknik Özellikleri
Sertifikalar
PDF Katalog

Kablo Yapısı

1	Tavlı Bakır İletken
2	XLPE(izolasyon)
3	HFFR (Dolgu)
4	HFFR (Dış Kılıf)

Kullanım Alanları

Dahili ve harici mekanlarda kullanılır.

Teknik Analizi

İletken Çalışma Sıcaklığı:

90℃

Kısa Devre Sıcaklığı

250℃

N2XH (anma gerilimi V)

0,6/1 Kv

Teknik Özellikleri

Kablo Kesiti (mm²)	Kablo Tipi	Kablo Çapı	Net Ağırlık (kg/km)	İletken Direnci (Ω/km)	Akım Taşıma Kapasitesi Boru(20℃)	Akım Taşıma Kapasitesi Hava(30℃)	Sevk Uzunluğu (m )
2x1,5	N2XH	11,7	175,52	12,1	34	29	100 ya da 1000
2x2,5	N2XH	12,5	210	7,41	44	38	100 ya da 1000
2x4	N2XH	13,7	266,04	4,61	58	50	100 ya da 1000
2x6	N2XH	14,9	334,2	3,08	73	64	100 ya da 1000
2x10	N2XH	16,1	432,66	1,83	98	88	100 ya da 1000
2x16	N2XH	18,1	597,36	1,15	128	116	100 ya da 1000
2x25	N2XH	20,3	823,03	0,727	165	154	100 ya da 1000
2x35	N2XH	23,3	1.109,20	0,524	199	190	100 ya da 1000
2x50	N2XH	25,7	1.452	0,387	236	230	100 ya da 1000
3x1,5	N2XH	12,2	197,58	12,1	28	21	100 ya da 1000
3x2,5	N2XH	13,1	243,6	7,41	37	32	100 ya da 1000
3x4	N2XH	14,4	313,78	4,61	49	43	100 ya da 1000
3x6	N2XH	15,7	400,00	3,08	61	54	100 ya da 1000
3x10	N2XH	17	534,96	1,83	83	74	100 ya da 1000
3x16	N2XH	19,1	745,90	1,15	107	99	100 ya da 1000
3x25	N2XH	21,5	1.062,72	0,727	139	131	100 ya da 1000
3x35	N2XH	24,8	1.429,94	0,524	167	162	100 ya da 1000
3x50	N2XH	27,5	1.899,65	0,387	203	200	100 ya da 1000
3x70	N2XH	32	2.705,10	0,268	248	252	100 ya da 1000
3x95	N2XH	36,8	3.560,27	0,193	298	309	100 ya da 1000
3x120	N2XH	40,4	4.371,00	0,153	339	359	100 ya da 1000
3x150	N2XH	44,9	5.410,98	0,124	379	411	100 ya da 1000

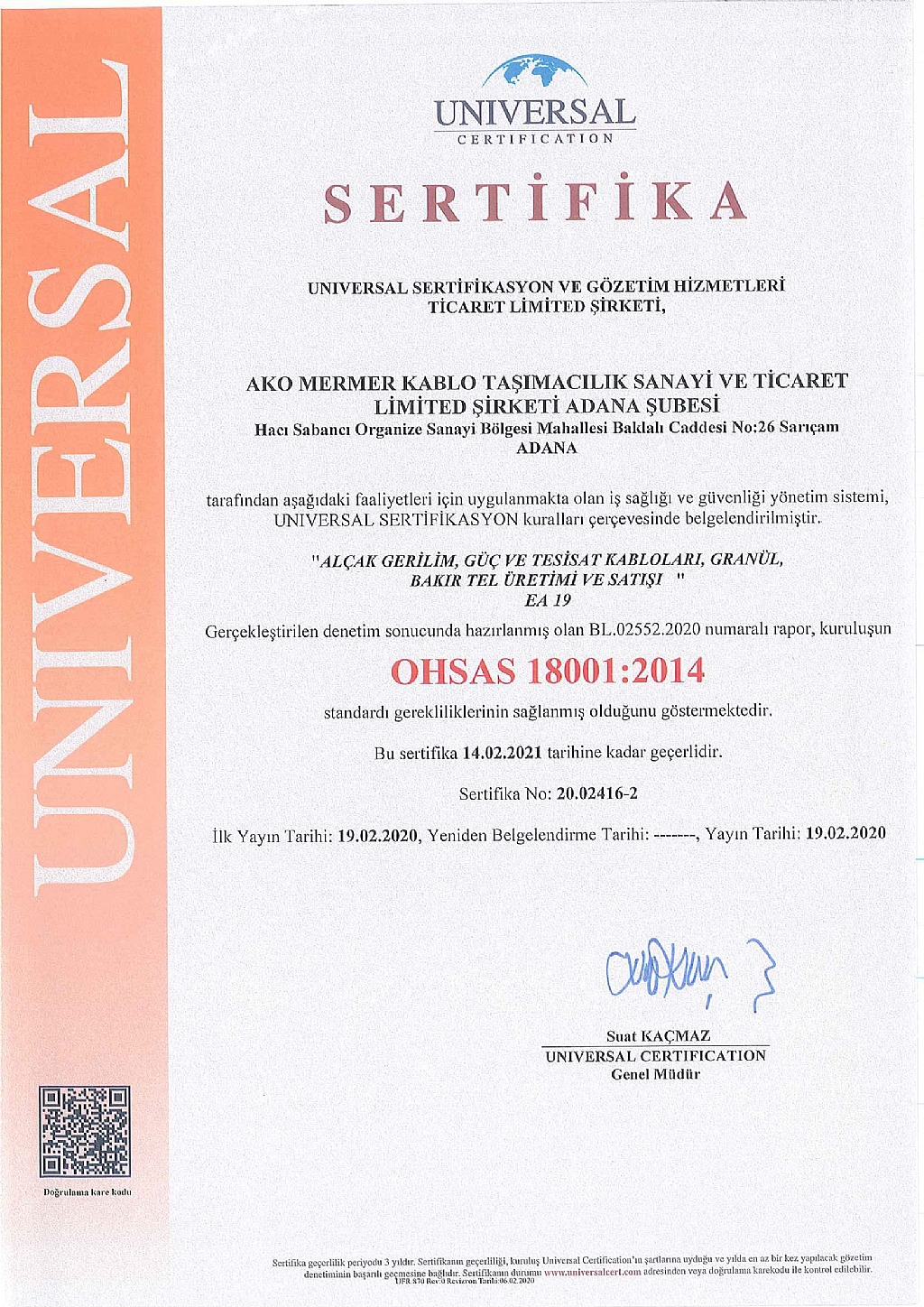

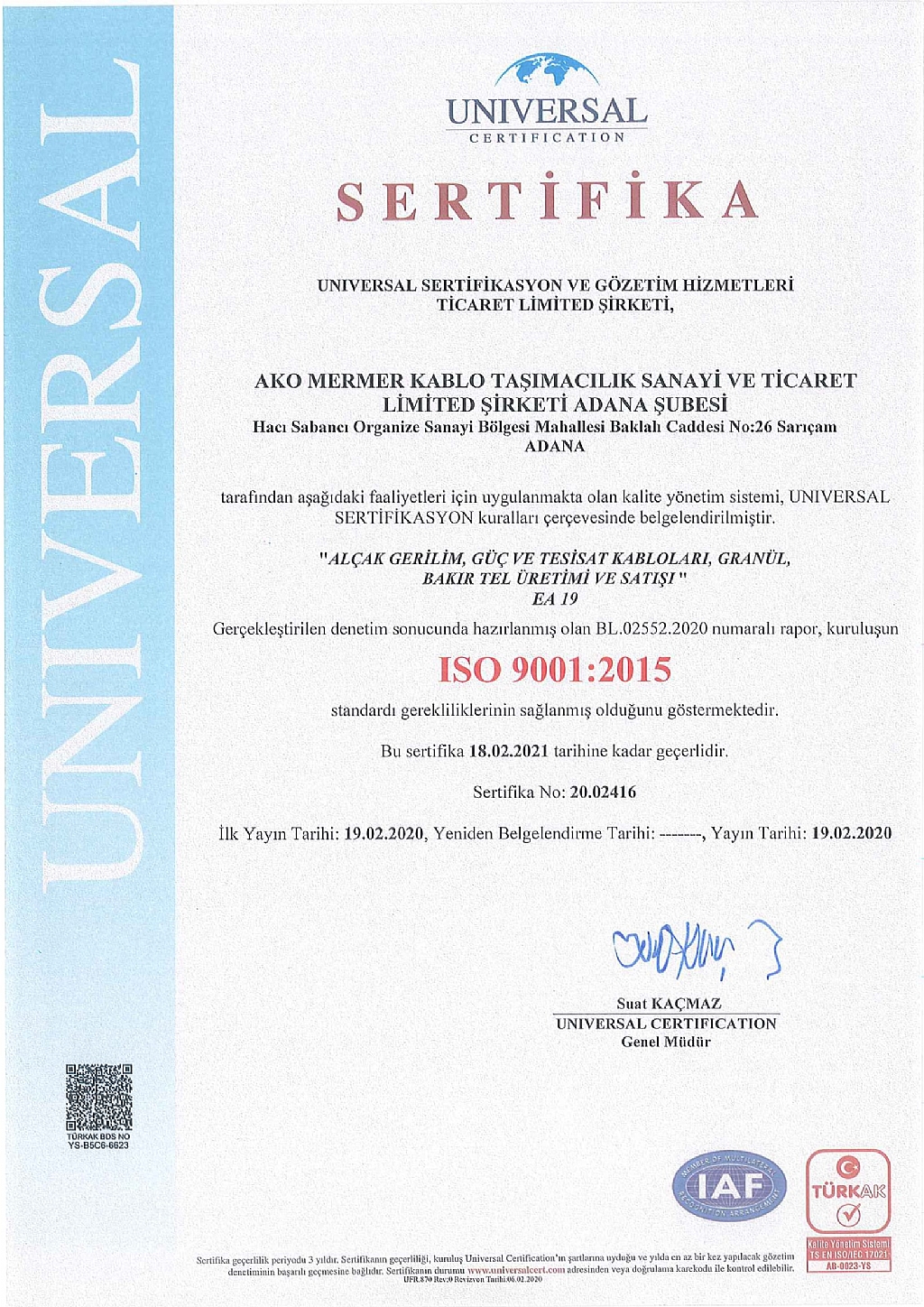

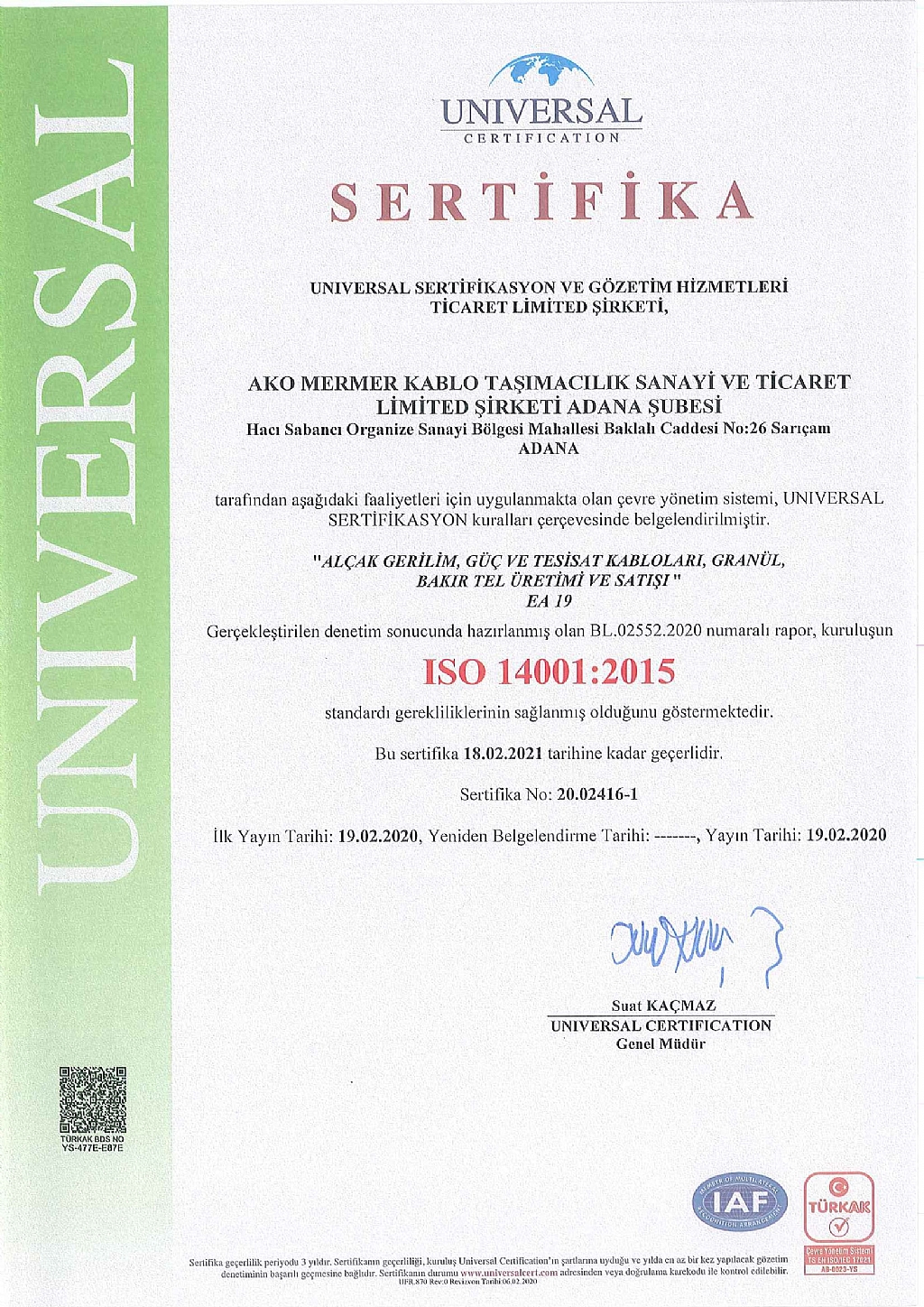

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.

Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.
