Bakır İletkenli Halogen Free Alçak Gerilim Kabloları

N2XH 0,6 /1 kV

N2XH 0,6 /1 kV

  • Kablo Yapısı ve Kullanım Alanları
  • Kablo Teknik Özellikleri

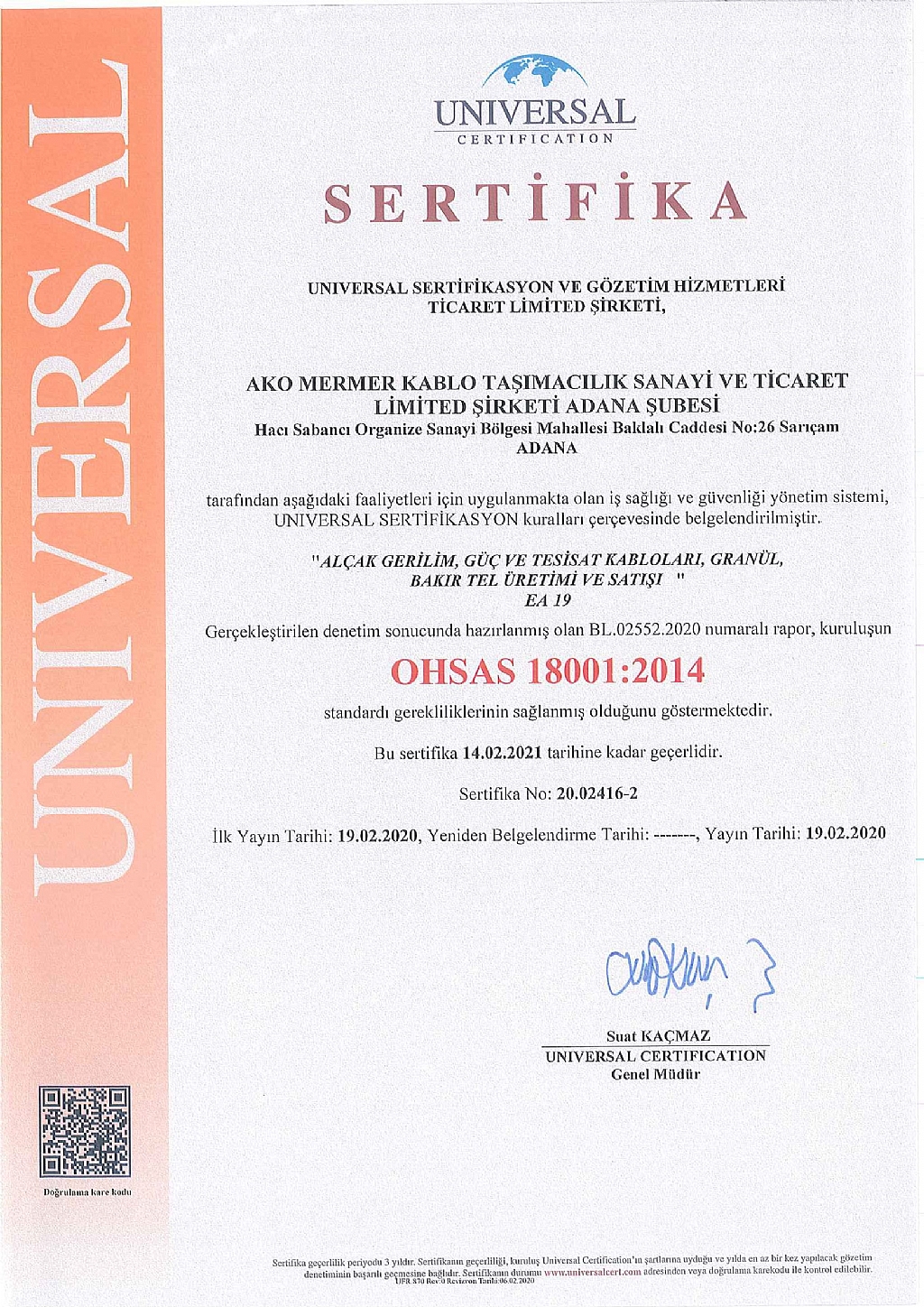

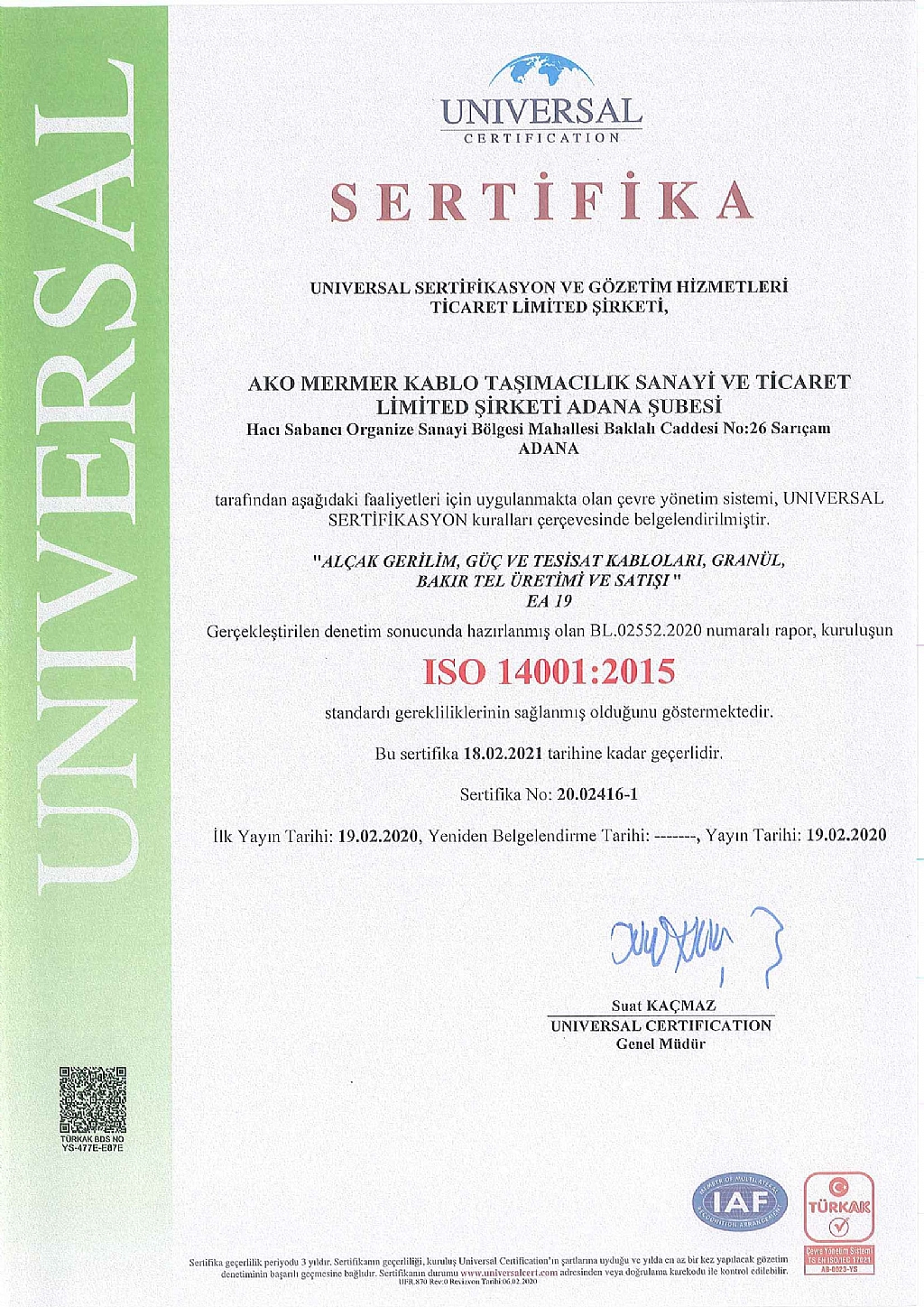

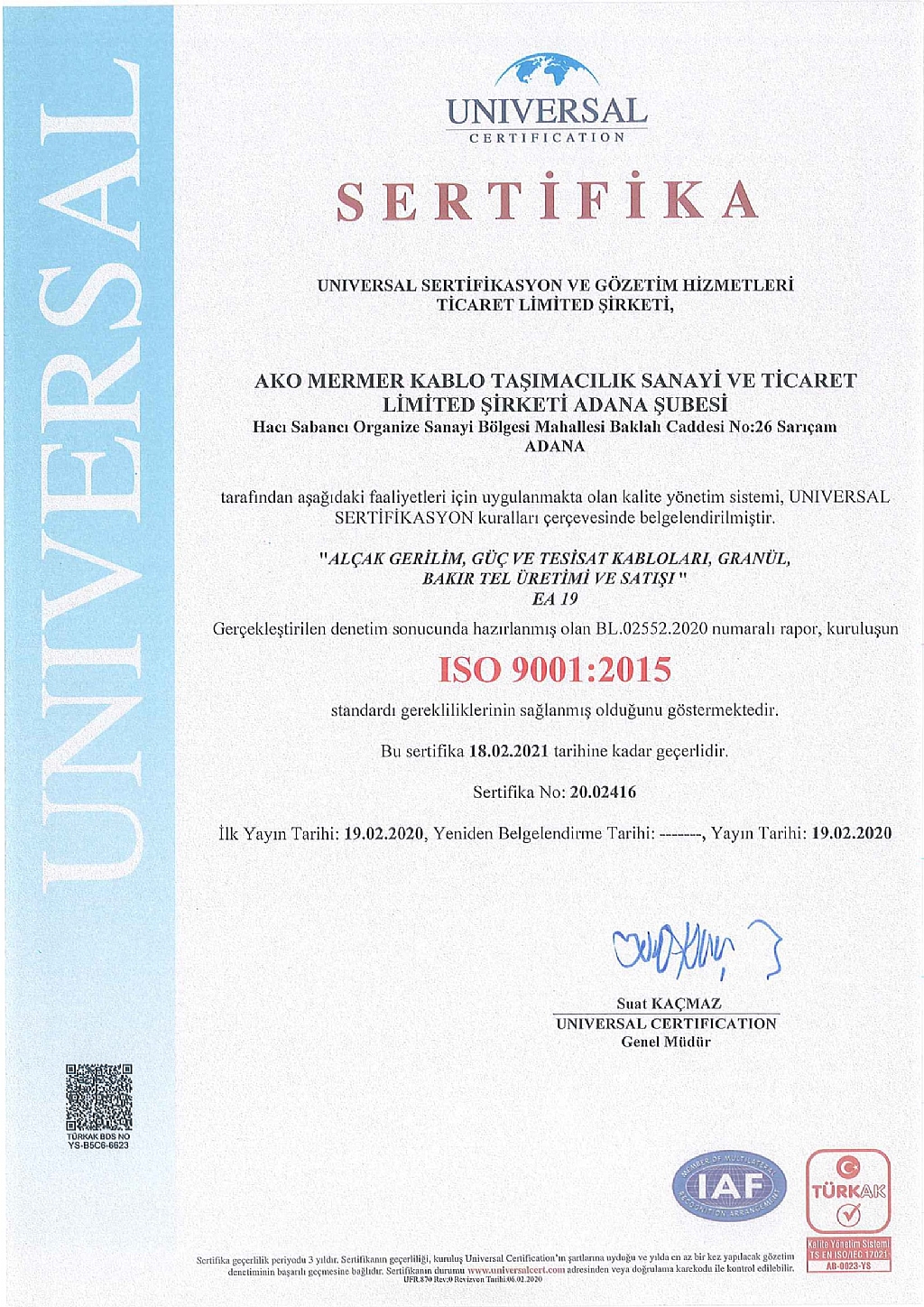

  • Sertifikalar
  • PDF Katalog
Kablo Yapısı
1 Tavlı Bakır İletken
2 XLPE(izolasyon)
3 HFFR (Dolgu)
4 HFFR (Dış Kılıf)

Kullanım Alanları
Dahili ve harici mekanlarda kullanılır.

Teknik Analizi
İletken Çalışma Sıcaklığı:
90℃
Kısa Devre Sıcaklığı
250℃
N2XH (anma gerilimi V) 0,6/1 Kv

Teknik Özellikleri
Kablo Kesiti  (mm²) Kablo Tipi Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi Boru(20℃) Akım Taşıma Kapasitesi Hava(30℃) Sevk Uzunluğu  (m )
5x1,5 N2XH 13,8 261,02 12,1 68 27 100 ya da 1000
5x2,5 N2XH 14,9 330,95 7,41 32 36 100 ya da 1000
5x4 N2XH 16,5 439 4,61 42 48 100 ya da 1000
5x6 N2XH 18,2 573,16 3,08 54 61 100 ya da 1000
5x10 N2XH 19,8 786,51 1,83 68 84 100 ya da 1000
5x16 N2XH 22,5 1.125,36 1,15 91 112 100 ya da 1000
5x25 N2XH 25,5 1.695,32 0,727 118 152 100 ya da 1000
5x35 N2XH 30 2.982,02 0,524 153 187 100 ya da 1000
5x50 N2XH 33,7 2.985 0,387 184 227 100 ya da 1000
5x70 N2XH 39 4.130,58 0,268 217 347 100 ya da 1000
5x95 N2XH 45,2 5.641,56 0,193 252 305 100 ya da 1000
5x120 N2XH 49,7 7.010,23 0,153 303 355 100 ya da 1000
5x150 N2XH 55,4 8.745,35 0,124 346 407 100 ya da 1000
5x185 N2XH 61,7 10.824,66 0,099 390 469 100 ya da 1000
5x240 N2XH 68,9 13.879,41 0,075 441 551 100 ya da 1000
5x300 N2XH 76,6 17,306,42 0,06 511 638 100 ya da 1000


  Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.
