Bakır İletkenli Tesisat Kabloları

H07V-K (NYAF)

H07V-K (NYAF)

  • Kablo Yapısı ve Kullanım Alanları
  • Kablo Teknik Özellikleri
  • Sertifikalar
  • PDF Katalog
Kablo Yapısı
1 Tavlı Bakır İletken (class 5)
2 PVC İzole

Kullanım Alanları
Anahtarlama ve kontrol düzenlerinde mekanik koruma ile  sabit tesislerde kullanılır. Kuru yerlerde ve dağıtım panoları içerisinde kullanılabilir.

Teknik Analizi
İletken Çalışma Sıcaklığı:
70℃
Kısa Devre Sıcaklığı
160℃
H07V-K (anma gerilimi V) 450/750 V

Teknik Özellikleri
Kablo Kesiti  (mm²)    Kablo     Tipi      Kablo Çapı Net Ağırlık  (kg/km) İletken Direnci  (Ω/km) Akım Taşıma Kapasitesi Boru(20℃) Akım Taşıma Kapasitesi Hava(30℃) sevk uzunluğu  (m )
1,5 H07V-K 3 20 13,3 15 24 100 ya da 1000
2,5 H07V-K 3,6 32 7,98 20 32 100 ya da 1000
4 H07V-K 4,2 48 4,95 25 42 100 ya da 1000
6 H07V-K 4,8 68 3,3 33 54 100 ya da 1000
10 H07V-K 6,7 116 1,91 45 73 100 ya da 1000
16 H07V-K 7,9 174 1,21 61 98 100 ya da 1000
25 H07V-K 9,7 270 0,78 83 129 100 ya da 1000
35 H07V-K 11,1 368 0,554 103 158 100 ya da 1000
50 H07V-K 13,3 524 0,386 132 198 100 ya da 1000
70 H07V-K 15,2 717 0,272 165 245 100 ya da 1000
95 H07V-K 17,7 971 0,206 197 292 100 ya da 1000
120 H07V-K 19,6 1212 0,161 235 344 100 ya da 1000
150 H07V-K 21,9 1514 0,129 - 391 100 ya da 1000
185 H07V-K 24,3 1869 0,106 - 448 100 ya da 1000
240 H07V-K 27,5 2415 0,0801 - 528 100 ya da 1000

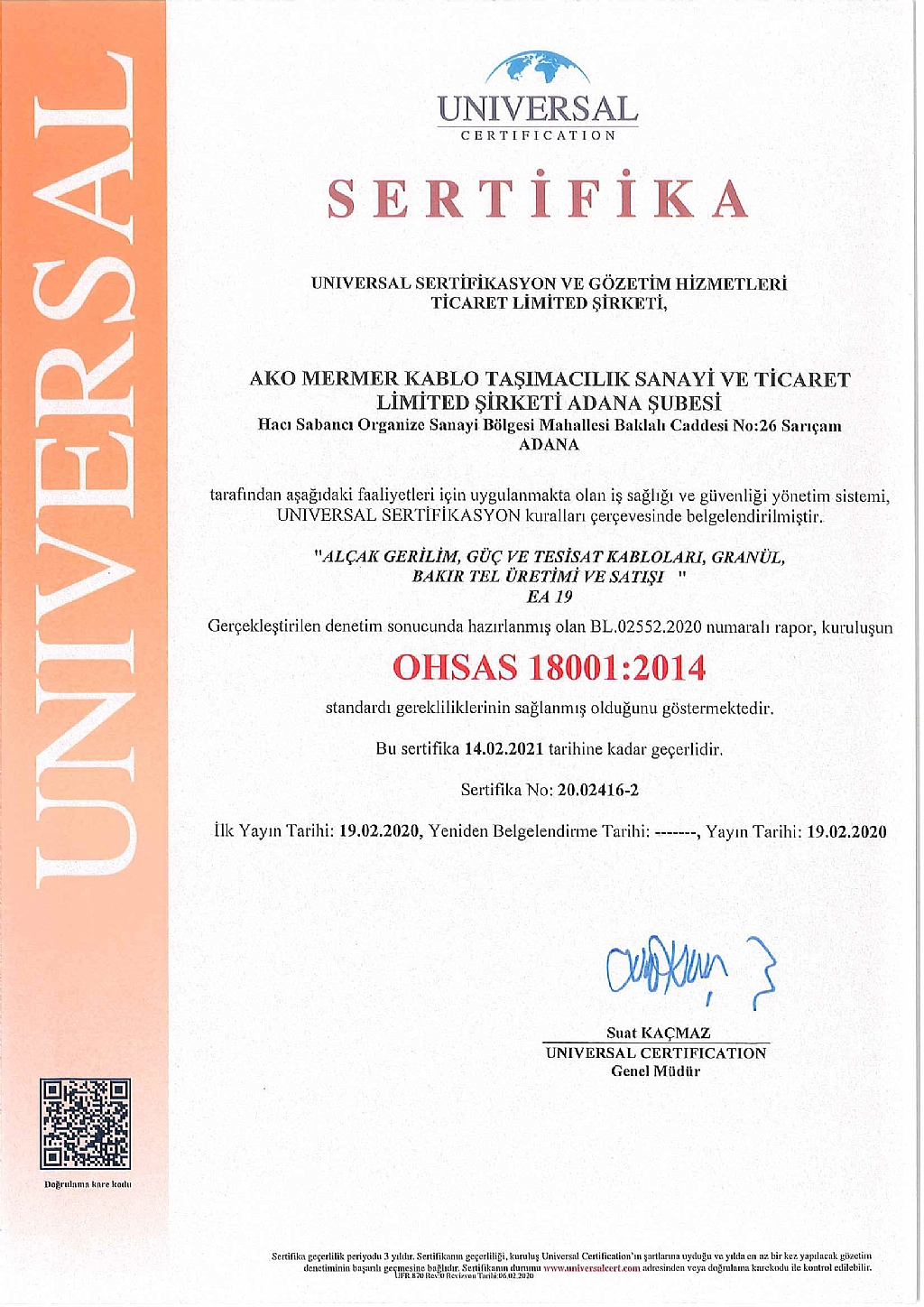

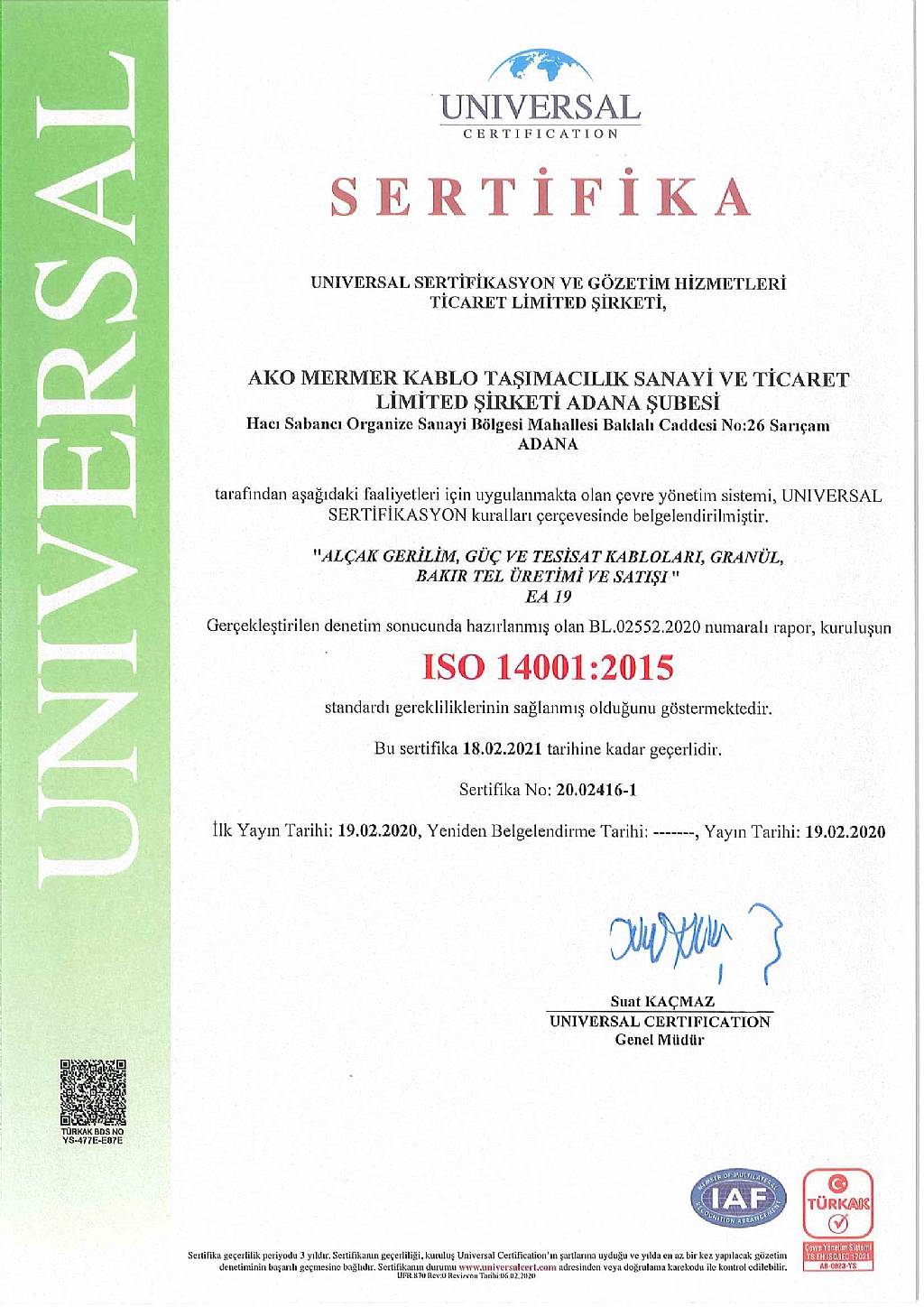

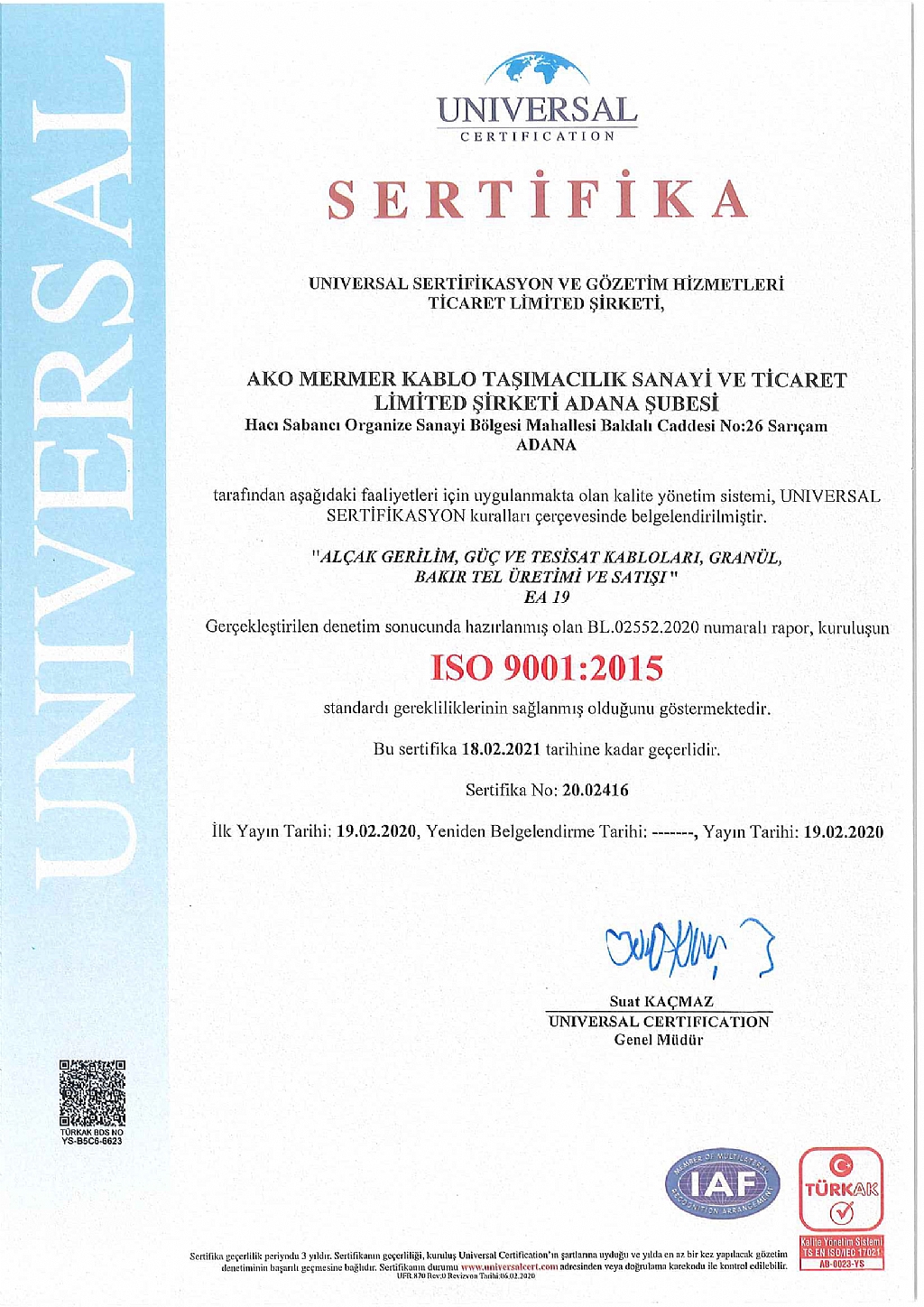

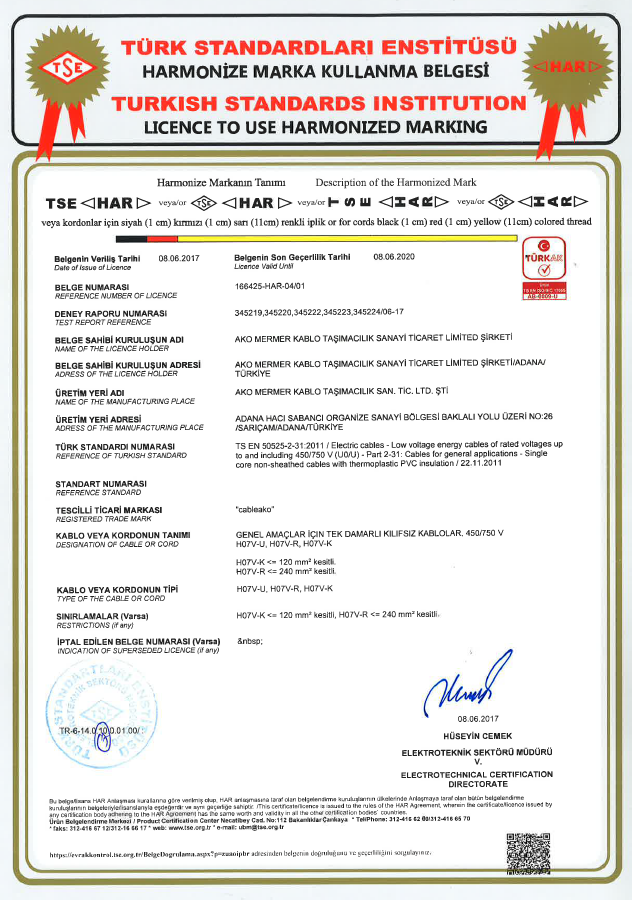

Aşağıdaki galeri kısmından sertifikalarımızı görebilirsiniz.


Ürün kataloğumuzu Kataloglar bölümünden indirebilirsiniz.


E-Kataloglar için tıklayınız.


Galeri
